O software para osciloscópios automotivos Hantek (como o que acompanha o modelo 6072BE/BD) é uma aplicação de PC que permite a visualização, análise e registro de sinais elétricos em sistemas veiculares. Ele transforma o computador em uma poderosa ferramenta de diagnóstico, essencial para identificar falhas intermitentes e complexas que multímetros comuns não conseguem detectar.
1. Interface e Visualização de Sinais
Display Gráfico: Visualização simultânea de múltiplos canais (geralmente 2 ou 4 canais) de forma de onda (voltagem vs. tempo).
Controles de Escala: Ajustes de escala de voltagem (V/Div) e base de tempo (ms/Div) para focar em detalhes específicos do sinal.

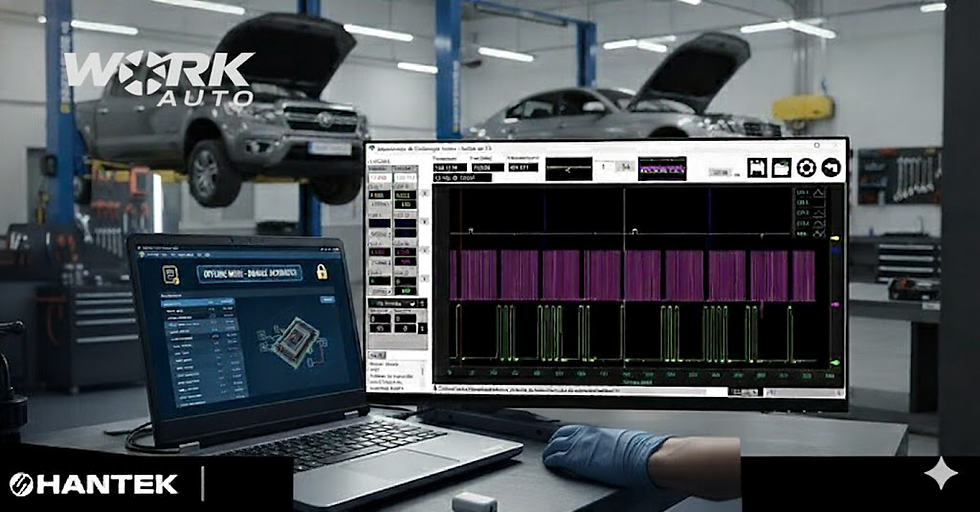

Cursores: Ferramentas de medição de tempo e voltagem (cursores) para analisar características do sinal (largura de pulso, frequência, ciclo de trabalho, etc.). Na imagem, “Cursores” (Izquierdo/Derecho) estão ativos, mostrando valores de tempo e voltagem em pontos específicos.
Zoom: Funções de zoom horizontal e vertical para inspeção detalhada de porções do sinal.
Medições Automáticas: Exibição de parâmetros como frequência (Freq), período, ciclo de trabalho, voltagem pico a pico, RMS, etc.
2. Aquisição e Análise de Dados
Canais de Entrada: Suporte para 2 ou 4 canais de entrada analógica, cada um com sua própria sonda e configuração. A imagem mostra CH1, CH2, CH3, CH4 e “Mat” (Matemática).
Taxa de Amostragem (Sample Rate): Alta taxa de amostragem para capturar eventos rápidos e detalhes finos nos sinais (ex: 50 kSa/s @ 16384 pontos, como visto na imagem, embora modelos Hantek 6072 geralmente atinjam 250 MSa/s).
Trigger (Disparo): Configurações de disparo para estabilizar a forma de onda e capturar eventos específicos (ex: subida/descida de borda, nível de voltagem).
Modos de Aquisição:
Normal: Aquisição contínua de sinais.
Single Shot: Captura um único evento quando o trigger é acionado.
Roll Mode: Para sinais de baixa frequência.
Análise Automotiva (Funções Dedicadas): Muitos softwares Hantek vêm com presets e funções específicas para diagnóstico automotivo:
Ignição: Análise de primário e secundário de bobinas.
Injeção: Pulsos de injetores (como visto na imagem - sinal magenta).
Sensores: Sinais de TPS, MAF, O2, ABS, etc.
Rede CAN/LIN: Análise de sinais de comunicação de rede.
Motor de Partida/Alternador: Testes de carga e ripple.
Buffer de Memória: Capacidade de armazenar um grande número de pontos de dados para análise de eventos longos ou intermitentes.
3. Armazenamento e Geração de Relatórios
Gravação de Sinais: Capacidade de salvar os dados da forma de onda para análise posterior ou comparação. O software na imagem mostra “C:\Users\extra\Downloads\almera_sistema_de_inyeccion(señal de activación bobina).ini” como o local do arquivo.
Biblioteca de Referência: Muitos softwares Hantek oferecem uma biblioteca de formas de onda de referência para comparações e diagnóstico mais rápido.
Geração de Relatórios: Possibilidade de exportar formas de onda e medições para relatórios.
4. Conectividade e Compatibilidade
Conexão: USB 2.0 (para osciloscópios Hantek baseados em PC).
Sistema Operacional: Geralmente compatível com Windows (XP, 7, 8, 10, 11 - 32 bits e 64 bits).
Compatibilidade de Hardware: Projetado para trabalhar com osciloscópios USB da Hantek, como o Hantek 6072BE/BD, 6204BE/BD, etc.
Em Resumo: O software do Hantek6072 (ou similar) é uma ferramenta poderosa para técnicos automotivos, permitindo a visualização detalhada de sinais elétricos complexos e a identificação precisa de problemas em diversos sistemas do veículo, desde ignição e injeção até redes de comunicação.
