Programador USINATRON MPC FLASH

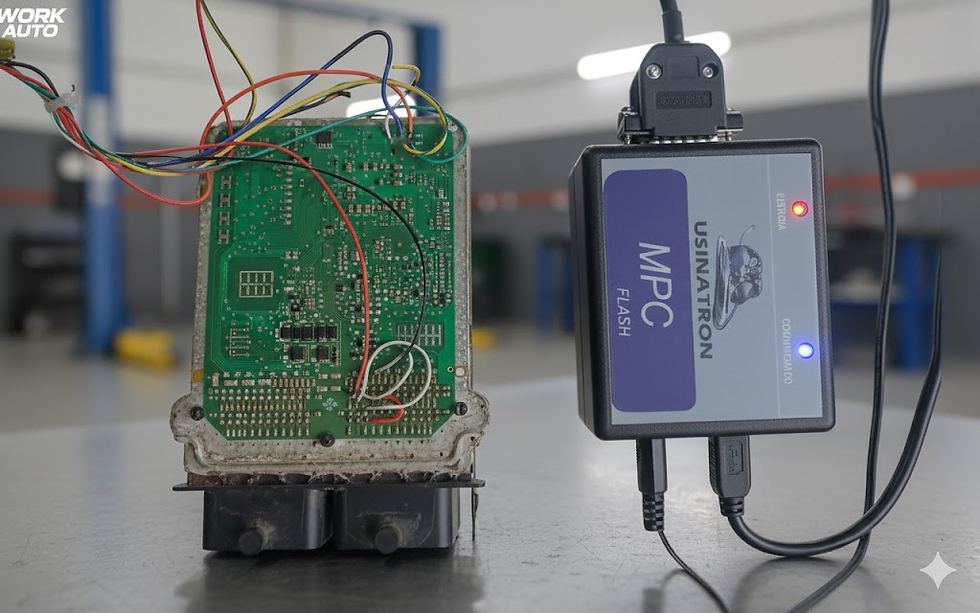

O USINATRON MPC FLASH é um sistema completo (hardware + software) projetado para a leitura, gravação e manipulação de dados de firmware (mapas de injeção, imobilizador, etc.) em Módulos de Injeção Eletrônica (ECUs) que utilizam processadores da família MPC. É uma ferramenta essencial para profissionais de remapping, chaveiros e técnicos em eletrônica automotiva.

1. Especificações de Hardware

Característica	Descrição Técnica
Interface de Comunicação (PC)	USB de Alta Velocidade (USB 2.0)
Conexão com a ECU	Conexão via boot (ligação de fios diretamente na placa da ECU - on board) através de conectores de programação (JTAG) e pontos de solda/contato.
Alimentação	Alimentado via porta USB do computador e/ou fonte de alimentação externa (dependendo do modelo/versão).
Indicadores LED	LEDs para Status (Power) (Ex: Vermelho) e Comunicação (Ex: Azul, indicando atividade de leitura/gravação).
Processador Foco	MPC55XX (ex: MPC555, MPC56x, etc.) – Família de microcontroladores da NXP/Freescale amplamente usada em ECUs.
Velocidade de Operação	Alta velocidade e precisão. Tempo de Leitura/Gravação tipicamente entre 3 a 5 minutos, podendo variar conforme a ECU e a configuração do PC.

2. Especificações do Software (Aplicação PC)

O equipamento acompanha um software de aplicação (geralmente para Windows) que gerencia as operações de leitura e gravação.

• Funções Principais:

  • Leitura Total do Processador: Lê todo o conteúdo da memória Flash (mapas de injeção, dados do imobilizador, etc.) da ECU.

  • Gravação (Escrita): Grava novos arquivos (mapas otimizados, arquivos de reset, etc.) na memória Flash do processador.

  • Verificação de Integridade: Funções de Checagem de Branco (verifica se a memória está apagada) e Conferência de Arquivo (compara o arquivo gravado com o original).

• Funções Auxiliares (Pacotes Opcionais/Inclusos):

  • Leitura de Senhas: Extrai senhas de imobilizador (ex: GM OPEL 2 - DELCO).

  • Codificação/Reset: Funções de Reset de ECU (decode) e Codificação (VIN, Transponders).

  • Visualização de VIN: Software que visualiza o Número de Chassi (VIN) na ECU.

  • Editor HEX: Acompanha um editor hexadecimal (versão full) para manipulação manual dos dados lidos.

  • Banco de Dados/Arquivos: Inclusão de um Super Banco de Dados com arquivos e soluções prontas (ex: MJD8F3 - Ducato).

• Requisitos de Sistema:

  • Sistema Operacional: Compatível com Windows (XP, 7, 8, 10 - 32 bits e 64 bits).

  • Porta: Necessita de uma porta USB 2.0 disponível.




3. Aplicações e Módulos Suportados

O USINATRON MPC FLASH é projetado para trabalhar com uma ampla gama de ECUs, incluindo, mas não se limitando a:

• Marelli: ECUs com processadores MPC, como a Marelli 7GF (Fiat/GM), Marelli MJD8F3 (Ducato, Boxer, Jumper), e outras.

• GM: Sistemas Delco Multec, Delco VHC, HSFI 2.3 e módulos como o ACDelco E83.

• Outros: Módulos de injeção de veículos como Agile, Cobalt, Cruze, Bravo. Também suporta módulos de sistemas auxiliares (Airbag, Coordenador Scania, Ford Cargo) que utilizam a mesma família de processadores.




4. Documentação e Suporte

O produto é tipicamente acompanhado de:

• Manual de Ligações: Documentação em PDF e/ou fotos para auxiliar na correta ligação dos fios (boot) na placa da ECU.

• Manual de Instalação e Utilização: Guia passo a passo para instalação do software e drivers.

• Materiais Técnicos: Documentos sobre procedimentos específicos como decode, reset e clonagem de centrais.

Conclusão: O USINATRON MPC FLASH é uma ferramenta de programação de nível profissional, que opera na camada de hardware da ECU, permitindo a leitura e a escrita direta na memória Flash do microcontrolador MPC, crucial para tarefas avançadas de diagnóstico e otimização automotiva.
